Фундамент безопасности: почему номинал автомата важнее бренда
Сборка распределительного щита начинается не с похода в магазин, а с расчета нагрузки на каждую линию. Многие ошибочно полагают, что чем мощнее автоматический выключатель, тем лучше он защитит проводку. На самом деле, главная задача модульного устройства — разорвать цепь раньше, чем нагреется и загорится кабель, который он защищает.
Если вы выберете автомат на 25 Ампер для розеточной группы, проложенной медным кабелем сечением 2.5 мм², защита не сработает даже при критическом нагреве жил. В результате — оплавленная изоляция и риск возгорания. Поэтому первичен кабель, а вводной модуль подбирается строго под его пропускную способность и материал жилы.
Типы расцепителей: тонкости, о которых молчат в магазинах
Современный модульный аппарат — это сложный механизм, реагирующий как на тепловую перегрузку, так и на сверхтоки короткого замыкания. Для бытовых сетей стандартом считаются устройства с характеристикой «C», которые выдерживают кратковременные пусковые токи, но мгновенно срабатывают при КЗ. Однако для линий с мощной индуктивной нагрузкой, например, компрессорным оборудованием, стоит присмотреться к кривой «D».
Отдельного внимания требует выбор УЗО — устройства защитного отключения. Этот аппарат не спасает от перегрузок, его задача — улавливать ток утечки, возникающий при повреждении изоляции или случайном прикосновении человека к токоведущим частям. Ошибка новичка — ставить одно общее УЗО на всю квартиру, что приводит к ложным срабатываниям и сложностям в поиске неисправности.
- Дифавтомат: объединяет функции защиты от утечки и сверхтока в одном корпусе, экономит место, но дороже в ремонте.
- Электронное УЗО: зависит от напряжения сети и требует питания для работы внутренней схемы.
- Электромеханическое УЗО: срабатывает за счет дифференциального трансформатора, работая даже при обрыве нуля, что делает его предпочтительным для безопасности.
Селективность и каскадирование защиты
Грамотно спроектированный электрощит работает по принципу каскада: при аварии на одной линии отключается только конкретный прибор, а не вводной рубильник во всем доме. Чтобы добиться такой избирательности, необходимо согласовать время-токовые характеристики аппаратов на разных уровнях. Вводной автомат всегда должен иметь номинал выше и выдержку по времени больше, чем у групповых линий.
Игнорирование этого правила приводит к тому, что при коротком замыкании в розетке на кухне обесточивается весь коттедж. Кроме того, важно учитывать селективность между УЗО: если на вводе стоит аппарат на 100 мА, то на линиях должны стоять устройства на 10 или 30 мА. Это гарантирует, что утечку «поймает» нижестоящий модуль.
Электрика — это наука о контактах и точности. Здесь нет места компромиссам «на глазок», ведь цена ошибки измеряется не стоимостью сгоревшего автомата, а безопасностью вашего дома.
Критерии выбора: от бренда до схемы подключения
Рынок переполнен контрафактом, поэтому выбор надежного производителя становится вопросом безопасности. Дешевые подделки часто имеют заниженное сечение токоведущих шин и некачественный пластик, который не гасит электрическую дугу. Известные европейские и качественные китайские бренды обеспечивают стабильность характеристик, заявленных в паспорте изделия.
Также стоит обратить внимание на схему подключения и удобство монтажа. Например, использование шины для соединения автоматов (гребенки) упрощает сборку и делает соединения более надежными, чем перемычки из провода. Для владельцев частных домов актуальны устройства с защитой от импульсных перенапряжений или возможностью установки реле контроля напряжения.

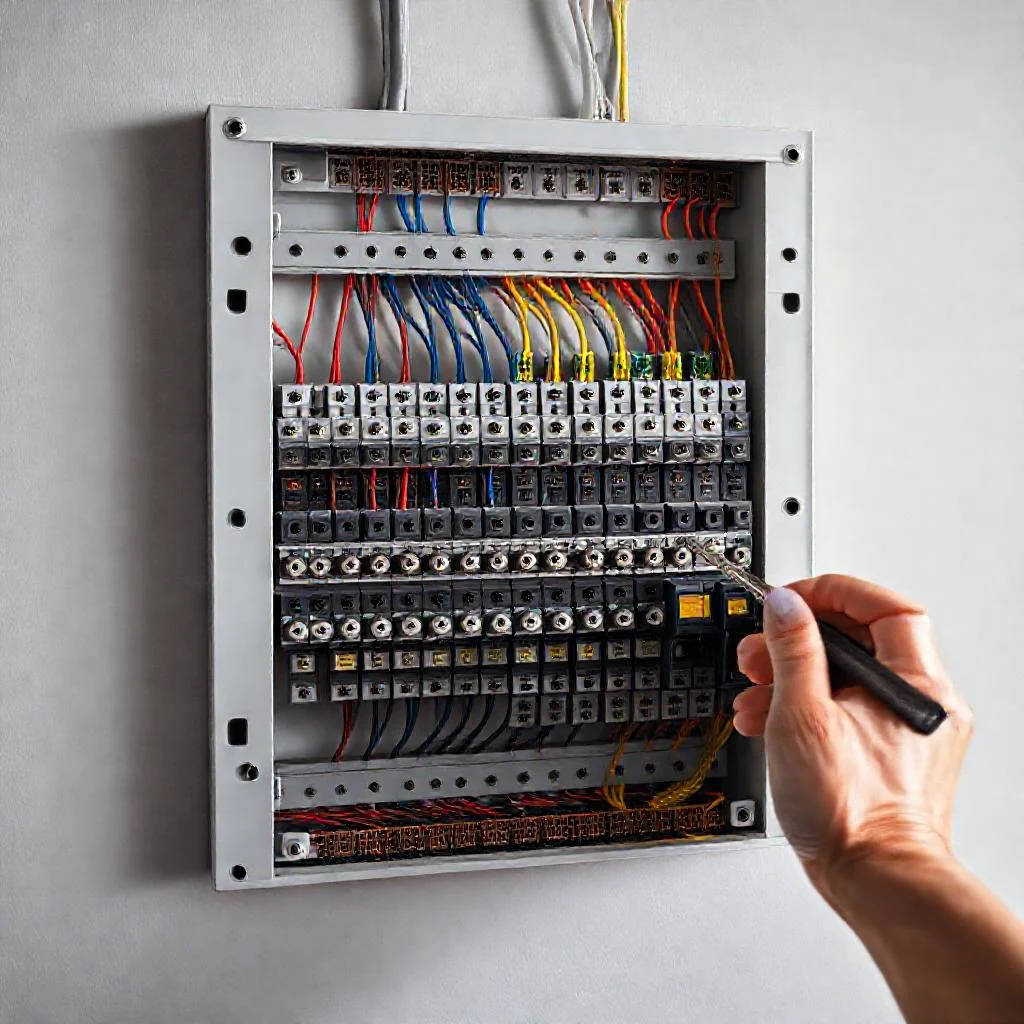

Практические рекомендации по сборке щита
Перед покупкой комплектующих нарисуйте однолинейную схему, где будут указаны все потребители и их мощности. Не забудьте оставить запас места в корпусе (не менее 20-30% свободных модулей) на случай будущей модернизации или добавления новых линий. Это позволит избежать покупки нового бокса при подключении, например, теплого пола или зарядной станции для электромобиля.
При монтаже важно обеспечить надежный контакт: все провода должны быть зачищены до нужной длины и плотно зажаты в клеммах. Регулярная протяжка соединений (хотя бы раз в год) поможет избежать нагрева и окисления. Помните, что правильно подобранная связка «кабель + автомат + УЗО» — это гарантия того, что ваша электросеть прослужит десятилетия без аварий.
Сравнительные параметры выбора автоматов и УЗО для щитка
| Параметр / устройство | Назначение | Ключевые характеристики | Рекомендации из статьи |
|---|---|---|---|
| Автоматический выключатель | Защита кабеля от перегрузки и сверхтоков КЗ | Номинал, характеристика расцепления (B, C, D) | Подбирается строго под пропускную способность и материал жилы кабеля; для бытовых сетей стандарт — характеристика «C»; для мощной индуктивной нагрузки (компрессорное оборудование) — кривая «D» |
| Дифавтомат | Объединяет функции защиты от утечки и сверхтока в одном корпусе | Совмещённые функции УЗО и автомата | Экономит место, но дороже в ремонте |
| Электронное УЗО | Защита от тока утечки | Зависит от напряжения сети, требует питания для внутренней схемы | Зависит от напряжения сети и требует питания для работы внутренней схемы |
| Электромеханическое УЗО | Защита от тока утечки | Срабатывает за счёт дифференциального трансформатора | Предпочтительно для безопасности: работает даже при обрыве нуля |
| Селективность автоматов | Каскадное отключение только аварийной линии | Согласование время-токовых характеристик | Вводной автомат всегда должен иметь номинал выше и выдержку по времени больше, чем у групповых линий |
| Селективность УЗО | Отключение только повреждённой линии при утечке | Разные уставки по току утечки на вводе и линиях | Если на вводе стоит аппарат на 100 мА, то на линиях должны стоять устройства на 10 или 30 мА |
| Пример ошибки: автомат 25 А | Розеточная группа | Медный кабель сечением 2.5 мм² | Защита не сработает даже при критическом нагреве жил — риск оплавления изоляции и возгорания |
| Схема подключения | Соединение автоматов в щите | Шина (гребенка) или перемычки из провода | Использование шины (гребенки) упрощает сборку и делает соединения более надёжными, чем перемычки из провода |
| Запас места в корпусе | Возможность будущей модернизации | Свободные модули | Не менее 20–30% свободных модулей на случай добавления новых линий (тёплый пол, зарядная станция для электромобиля) |
| Обслуживание соединений | Надёжный контакт и долгий срок службы | Зачистка проводов, затяжка клемм | Регулярная протяжка соединений хотя бы раз в год поможет избежать нагрева и окисления |
Частые вопросы: как выбрать автоматы и УЗО для щитка
Как подобрать номинал автоматического выключателя для розеточной группы?
Номинал автомата подбирается строго под сечение и материал кабеля, который он защищает, а не под мощность подключенных приборов. Например, для медного кабеля 2.5 мм² недопустим автомат на 25 А, так как защита не сработает даже при критическом нагреве жил. Первичен кабель, а вводной модуль выбирается под его пропускную способность.
Какую характеристику расцепления выбрать — «C» или «D»?
Для бытовых сетей стандартом считаются устройства с характеристикой «C», которые выдерживают кратковременные пусковые токи и мгновенно срабатывают при КЗ. Для линий с мощной индуктивной нагрузкой, например компрессорным оборудованием, стоит присмотреться к кривой «D».
Чем отличается электронное УЗО от электромеханического и что выбрать?
Электронное УЗО зависит от напряжения сети и требует питания для работы внутренней схемы. Электромеханическое срабатывает за счет дифференциального трансформатора и работает даже при обрыве нуля, что делает его предпочтительным для безопасности.
Можно ли поставить одно общее УЗО на всю квартиру?
Это распространенная ошибка новичка: одно общее УЗО приводит к ложным срабатываниям и сложностям в поиске неисправности. Грамотнее распределять защиту по линиям и обеспечивать селективность: если на вводе стоит аппарат на 100 мА, то на линиях должны стоять устройства на 10 или 30 мА.
Как обеспечить селективность защиты в щитке?
Щит должен работать по принципу каскада: при аварии на одной линии отключается только конкретный прибор, а не вводной рубильник. Для этого вводной автомат должен иметь номинал выше и выдержку по времени больше, чем у групповых линий, а номиналы УЗО согласовываться по уровням (100 мА на вводе, 10–30 мА на линиях).
